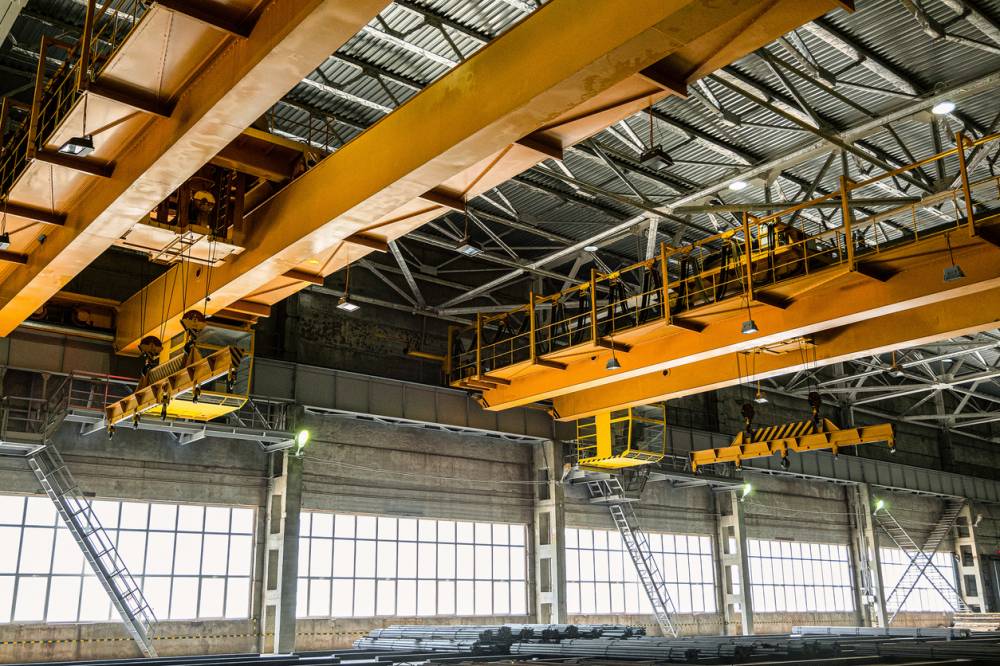

Un pont roulant ne vaut que ce que vaut son chemin de roulement. Avant même de parler de charge utile ou de vitesse de déplacement, c’est cette infrastructure qui conditionne la sécurité, la durée de vie et la performance de toute votre installation de manutention. Que vous équipiez un atelier de production, un entrepôt de stockage ou un bureau technique industriel, comprendre les fondamentaux du chemin de roulement vous permet de faire les bons choix dès la conception.



Quels équipements choisir pour vos installations de manutention ?



Équiper une installation de manutention industrielle ne se résume pas à poser des rails et à y faire glisser un pont roulant. Chaque composant de la gamme disponible sur le marché répond à des contraintes précises : nature des charges, fréquence d’utilisation, environnement de travail et configuration de l’atelier.

Les rails constituent la colonne vertébrale du chemin de roulement. Leur profil (en A, en I ou en carré) détermine la répartition des efforts sur la structure porteuse. Un rail sous-dimensionné génère des déformations progressives qui compromettent l’alignement du pont et accélèrent l’usure des galets. À l’inverse, un rail surdimensionné alourdit inutilement la structure et renchérit le coût global de l’installation.

Les chariots motorisés ou manuels viennent compléter l’équipement. Leur sélection dépend directement du type de pont roulant retenu : monopoutre, bipoutre, suspendu ou sur appui. Un chariot électrique offre une précision de positionnement supérieure, particulièrement utile dans les ateliers où les opérations de levage répétitives exigent une cadence soutenue.

Les accessoires (butées de fin de course, dispositifs d’arrêt d’urgence, systèmes de lubrification automatique) ne sont pas des options secondaires. Ils participent directement à la sécurité de l’ensemble et à la réduction des coûts de maintenance sur le long terme.

Pour sélectionner les équipements les mieux adaptés à votre chemin de roulement, rendez-vous sur cette page par exemple pour visualiser les trois critères qui structurent cette démarche. La charge nominale maximale, la portée entre appuis et la fréquence d’utilisation prévue sont les points essentiels à considérer pour identifier les références correspondant à votre configuration.





Les composants essentiels d’un chemin de roulement bien dimensionné



Un chemin de roulement se compose de plusieurs éléments interdépendants. Négliger l’un d’eux revient à fragiliser l’ensemble du système de levage.

Les poutres support constituent la fondation structurelle. Elles reprennent les charges dynamiques transmises par le pont roulant en mouvement et les redistribuent vers les points d’ancrage du bâtiment. Leur dimensionnement s’appuie sur des calculs de résistance des matériaux qui intègrent non seulement le poids nominal de la charge, mais aussi les effets dynamiques liés aux accélérations et aux freinages.

Les rails de roulement, fixés sur ces poutres, guident les galets du pont. L’alignement géométrique entre les deux rails parallèles est un paramètre critique : un écart de quelques millimètres suffit à provoquer des contraintes latérales anormales sur les galets et les roulements. Ces contraintes se traduisent par une usure prématurée et, à terme, par un risque de déraillement.

Les galets de roulement assurent le contact entre le pont et le rail. Leur matière (acier traité, fonte, polyuréthane) et leur géométrie (à gorge, plats, à double boudin) varient selon le profil du rail et les conditions d’exploitation. Un galet mal adapté au profil du rail génère des points de contact ponctuels qui concentrent les contraintes et réduisent la durée de vie des deux éléments.

Les fixations (boulons de serrage, plaques d’assise, éclisses de jonction) complètent le système. Leur dimensionnement et leur serrage doivent respecter les préconisations du fabricant. Un contrôle régulier du couple de serrage fait partie des opérations de maintenance préventive incontournables.



Quelles normes de sécurité s’appliquent aux installations de levage ?



En France, les ponts roulants installés à demeure sont soumis à une vérification générale périodique tous les 12 mois au maximum, en application de l’article R4323-23 du Code du travail et de l’arrêté du 1er mars 2004. Cette obligation réglementaire s’impose à tout employeur qui met en service un équipement de levage dans ses locaux, qu’il s’agisse d’un atelier de production, d’un entrepôt de stockage ou d’un espace logistique.

La norme EN 15011 encadre spécifiquement la conception et la fabrication des ponts roulants et des portiques. Elle définit les exigences de sécurité applicables aux structures, aux mécanismes et aux équipements électriques. Son respect conditionne le marquage CE de l’équipement et garantit une base de conformité reconnue à l’échelle européenne.

Les points de contrôle à valider avant toute mise en service couvrent plusieurs domaines. Sur le plan mécanique, on vérifie l’état des galets, des roulements, des freins et des limiteurs de charge. Sur le plan électrique, on contrôle les protections, les dispositifs d’arrêt d’urgence et la continuité des liaisons de mise à la terre. Sur le plan structurel, on inspecte les soudures, les boulonnages et l’état général des poutres et des rails.

Le responsable maintenance joue un rôle central dans ce dispositif. C’est lui qui organise les vérifications périodiques, tient à jour le registre de sécurité et coordonne les interventions des organismes de contrôle agréés. Une traçabilité rigoureuse des opérations effectuées constitue non seulement une obligation légale, mais aussi un outil de pilotage pour anticiper les remplacements de pièces avant qu’une défaillance ne survienne.



Comment assurer la maintenance préventive de vos équipements industriels ?



La maintenance préventive d’un pont roulant et de son chemin de roulement repose sur une logique simple : intervenir avant la panne plutôt qu’après. Cette approche réduit les arrêts de production non planifiés, prolonge la durée de vie des équipements et maintient le niveau de sécurité requis par la réglementation.

Les fréquences d’inspection varient selon l’intensité d’utilisation. Un pont roulant sollicité en continu sur trois équipes nécessite des contrôles plus rapprochés qu’un équipement utilisé ponctuellement pour des opérations de stockage. La classification des appareils de levage en groupes d’utilisation (définie par les normes FEM et ISO) fournit un cadre de référence pour calibrer ces fréquences.

Voici les points d’usure critiques à surveiller en priorité lors de chaque inspection :

• Les galets de roulement : vérifier l’usure du profil, la présence de fissures et le jeu dans les roulements.
• Les rails du chemin de roulement : contrôler l’usure de la tête de rail, l’alignement géométrique et l’état des fixations.
• Les freins des mécanismes de levage et de translation : mesurer les jeux, vérifier les garnitures et tester les temps d’arrêt.
• Les câbles ou chaînes de levage : inspecter visuellement la présence de fils rompus, de déformations ou de corrosion.

Les outils de suivi modernes facilitent cette démarche. Un carnet de maintenance numérique permet de centraliser les historiques d’intervention, de programmer les prochaines échéances et de générer des alertes automatiques. Certains systèmes intègrent des capteurs de vibration ou de température qui détectent les anomalies avant qu’elles ne deviennent critiques.

La maintenance corrective reste nécessaire pour traiter les défaillances imprévues. Son efficacité dépend de la disponibilité des pièces de rechange et de la réactivité des équipes terrain. Disposer d’un stock de pièces critiques (galets, roulements, câbles) réduit les temps d’immobilisation.





Quels critères techniques permettent de choisir un pont roulant bien adapté ?



Choisir un pont roulant adapté à votre activité suppose d’évaluer plusieurs paramètres techniques en amont de tout achat ou installation. Une sélection approximative expose votre installation à des surcharges structurelles, à une usure accélérée du chemin de roulement et à des risques pour la sécurité des opérateurs.

La charge utile nominale constitue le premier paramètre à définir. Elle correspond au poids maximal que le pont doit pouvoir soulever en conditions normales d’exploitation. Ce chiffre doit intégrer une marge de sécurité par rapport à la charge maximale réellement manipulée, conformément aux exigences normatives.

La portée entre appuis détermine la longueur des poutres du pont et, par conséquent, leur section et leur poids propre. Une portée importante augmente les contraintes de flexion sur la structure et impose un dimensionnement plus robuste des poutres support du chemin de roulement.

La hauteur de levée conditionne la hauteur libre nécessaire dans le bâtiment. Elle doit tenir compte de la hauteur de la charge, de la hauteur du crochet à vide et de la garde au sol minimale requise pour la sécurité des personnes.

La vitesse de déplacement (en translation et en levage) influence directement les efforts dynamiques exercés sur le chemin de roulement. Des vitesses élevées génèrent des chocs au démarrage et au freinage qui sollicitent fortement les rails et les fixations. Un variateur de fréquence sur les motorisations électriques permet d’adoucir ces transitions et de réduire l’usure des composants.

L’environnement de travail mérite une attention particulière. Un atelier exposé à des poussières abrasives, à des températures extrêmes ou à une humidité élevée impose des protections spécifiques sur les équipements électriques et mécaniques. Les ponts roulants destinés aux fonderies, aux ateliers de traitement de surface ou aux entrepôts frigorifiques font l’objet de spécifications techniques particulières qui s’écartent sensiblement des configurations standard.

Un chemin de roulement bien conçu, des équipements correctement dimensionnés et une maintenance rigoureuse forment les trois piliers d’une installation de levage fiable sur le long terme. Votre sécurité et celle de vos équipes dépendent de la qualité de chaque décision prise à chaque étape, de la conception jusqu’à l’exploitation quotidienne. Prenez le temps d’évaluer précisément vos besoins, de consulter des spécialistes et de vous appuyer sur des gammes de matériel éprouvées pour construire une installation qui tient ses promesses année après année.



Sources :

1. Vérifications réglementaires des machines, appareils et accessoires de levage (ED 6339) – INRS, 2015. https://www.inrs.fr/dam/inrs/CataloguePapier/ED/TI-ED-6339.pdf
