Trois architectures, un même principe, des performances radicalement différentes. Quand vous sélectionnez une vanne à boisseau sphérique pour votre installation industrielle, le choix entre un corps monobloc, une configuration Trunnion ou un Split Body conditionne directement la fiabilité de votre système, la durée de vie de vos équipements et la sécurité de vos opérateurs. Chaque type répond à des contraintes précises de pression, de fluide et de maintenance. Voici les clés pour orienter votre décision avec méthode.
Comment fonctionne un robinet tournant sphérique en robinetterie industrielle ?

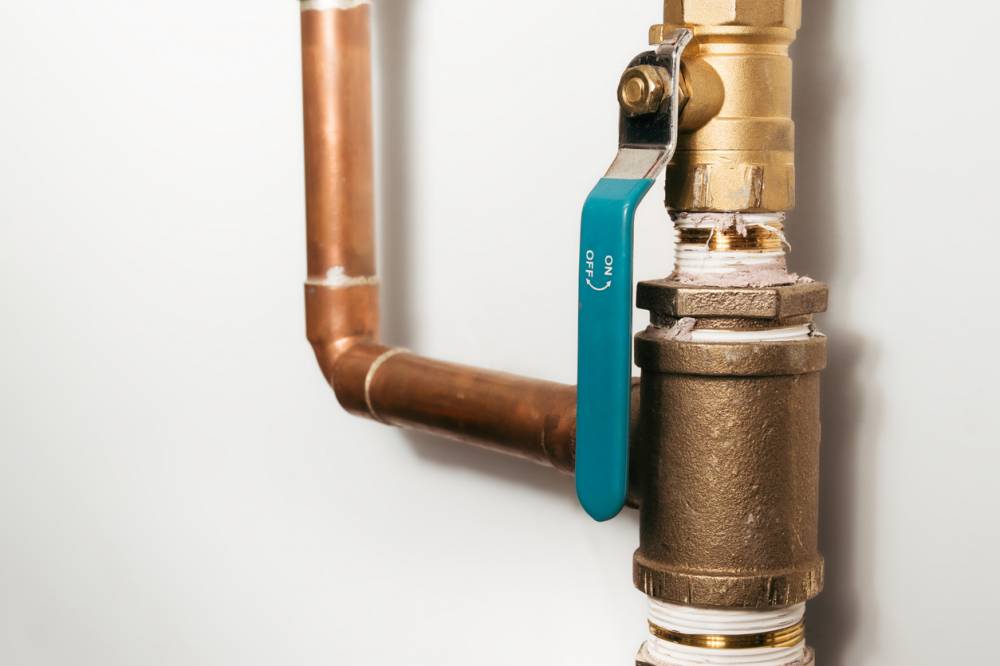

Un robinet tournant sphérique repose sur un principe mécanique d’une grande clarté : une bille percée d’un alésage cylindrique tourne à 90° à l’intérieur d’un corps de vanne pour ouvrir ou fermer le passage du fluide. En position ouverte, l’alésage du boisseau s’aligne avec la conduite et le débit s’établit librement. Une rotation d’un quart de tour suffit à obturer complètement le passage, garantissant une isolation franche du fluide sans perte de charge résiduelle.
Ce mécanisme confère au robinet tournant sphérique deux qualités majeures en robinetterie industrielle : une manœuvre rapide et une étanchéité fiable, y compris sous des conditions de pression variables. La bille, maintenue entre deux sièges (généralement en PTFE ou en métal), assure l’étanchéité amont et aval. La conception du corps qui entoure ce boisseau sphérique détermine ensuite les performances globales de la vanne : c’est précisément là que les architectures monobloc, Trunnion et Split Body se distinguent.
À la différence d’une vanne papillon, qui régule le débit par rotation d’un disque, ou d’un clapet de retour, qui autorise le passage dans un seul sens, le robinet tournant sphérique offre une obturation totale et bidirectionnelle. Cette caractéristique en fait un choix privilégié pour le sectionnement des fluides dans les systèmes industriels complexes. Les gammes disponibles sur GMI Robinetterie par exemple, illustrent la diversité des configurations existantes, des vannes compactes pour circuits utilitaires aux robinets haute pression destinés aux systèmes de transport de fluides industriels.

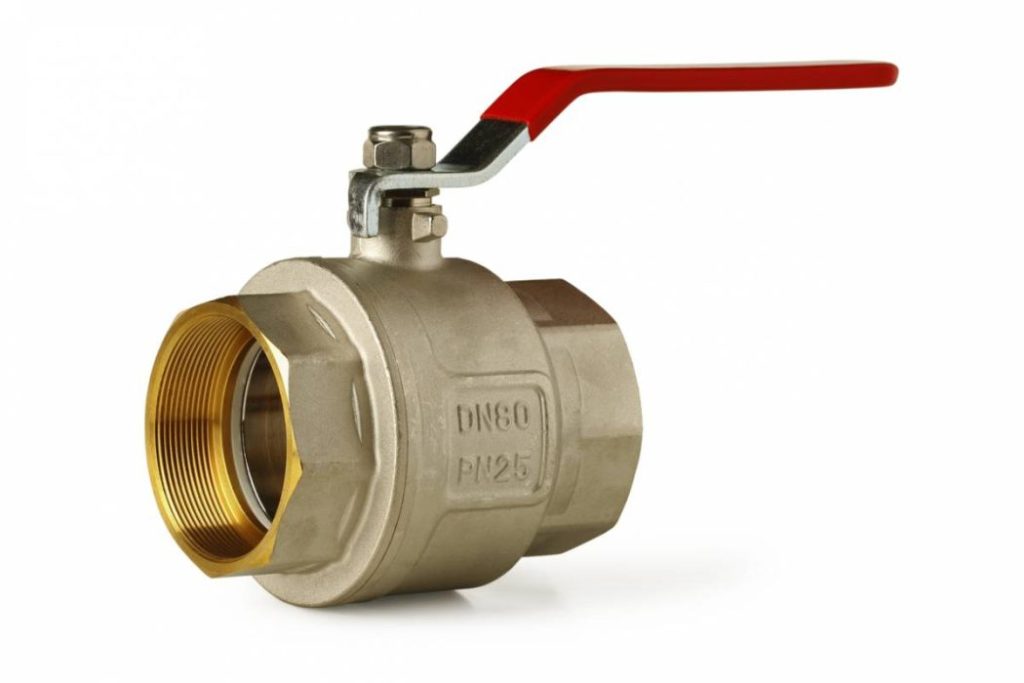

La vanne monobloc : robustesse et simplicité pour les applications standard
La vanne monobloc tire son nom de son mode de fabrication : le corps est forgé ou moulé en un seul tenant, sans plan de joint intermédiaire. Cette construction élimine toute zone de faiblesse mécanique liée à un assemblage boulonné, ce qui se traduit par une résistance structurelle homogène et une étanchéité externe particulièrement fiable.
Ce type de vanne convient aux applications où la pression reste dans des plages basses à moyennes et où les fluides véhiculés ne présentent pas de caractère agressif marqué (eau, air comprimé, vapeur basse pression, huiles légères). La compacité du corps monobloc représente un atout réel dans les installations où l’espace est contraint : le robinet s’intègre facilement dans des réseaux denses sans nécessiter de supports supplémentaires.
La contrepartie de cette conception est l’accessibilité limitée aux composants internes. En cas d’usure des sièges ou du boisseau, le démontage complet de la vanne s’impose. Pour des systèmes à faible fréquence de maintenance ou des applications où le remplacement de l’ensemble est économiquement justifié, ce compromis reste parfaitement acceptable. Le monobloc s’impose comme la solution de référence pour les vannes de sectionnement standard dans les réseaux industriels courants, là où la robustesse prime sur la modularité.
La configuration Trunnion : stabilité et performance sous haute pression
La norme API 6D (ISO 14313) encadre les vannes à boisseau pour les systèmes de pipelines pétroliers et gaziers, avec des pressions nominales pouvant atteindre PN 420, soit la classe ASME 2500. C’est précisément dans cette plage de pression extrême que la configuration Trunnion démontre toute sa pertinence.
Contrairement à une vanne flottante classique où la bille se déplace légèrement sous l’effet de la pression amont pour venir s’appuyer sur le siège aval, le Trunnion maintient le boisseau sphérique en position fixe grâce à deux tourillons (ou pivots) positionnés sur l’axe de rotation. Ce maintien mécanique redistribue les contraintes : les sièges ne supportent plus la charge hydraulique exercée par la pression du fluide, mais uniquement la fonction d’étanchéité. Le résultat est une réduction significative des efforts de manœuvre et une durée de vie accrue des sièges, même sous des pressions de classe 600 à classe 2500.
Les secteurs qui recourent à cette architecture sont ceux où la sécurité et la continuité de service ne tolèrent aucun compromis : transport de gaz naturel, raffinage pétrolier, chimie lourde, réseaux cryogéniques. La robustesse du Trunnion répond aux exigences normatives les plus strictes, et sa conception permet l’intégration de systèmes de sécurité additionnels (double bloc et purge, injection de graisse sur sièges, valve de décompression) qui renforcent encore la fiabilité du système. Là où une soupape de sécurité gère les surpressions accidentelles, le Trunnion assure le sectionnement principal avec une précision et une endurance que les autres architectures ne peuvent pas égaler à ces niveaux de pression.
Le corps Split Body : maintenance facilitée et polyvalence des fluides
Le Split Body se distingue par une construction en deux demi-corps boulonnés l’un à l’autre selon un plan de joint qui passe par le centre de la vanne. Cette architecture permet de démonter le boisseau sphérique, les sièges et les joints sans retirer la vanne de la ligne de process. Pour les installations où l’arrêt de production est coûteux ou difficile à planifier, cet avantage opérationnel est déterminant.

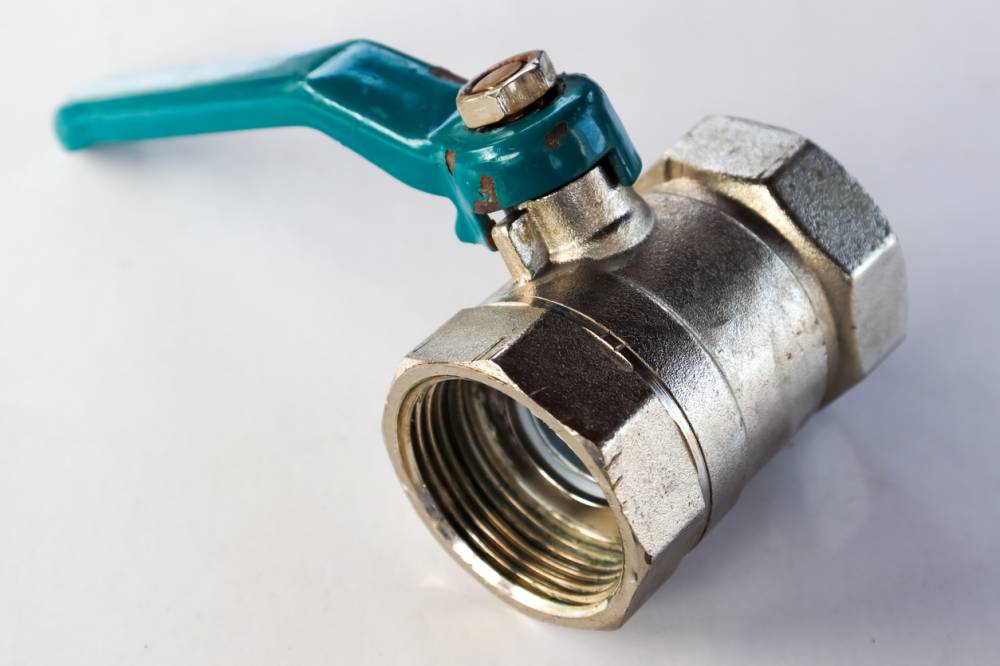

La polyvalence du Split Body s’exprime aussi dans la compatibilité fluides. L’accès facilité aux composants internes permet de substituer les matériaux de sièges et de joints selon la nature du fluide véhiculé : élastomères résistants aux hydrocarbures, PTFE pour les fluides corrosifs, matériaux certifiés pour les applications alimentaires ou pharmaceutiques. Un même corps de vanne peut ainsi être reconfiguré pour différents types de fluides, ce qui réduit les références en stock et simplifie la gestion des pièces de rechange.
Voici les contextes d’application où le Split Body apporte le plus de valeur :
- Installations alimentaires, chimiques ou pharmaceutiques soumises à des protocoles de nettoyage stricts
- Réseaux où la diversité des fluides impose des changements fréquents de garnitures
La contrepartie réside dans la présence du plan de joint externe, qui constitue un point de surveillance supplémentaire en termes d’étanchéité. Un serrage régulier des boulons et un contrôle périodique des joints de corps font partie de la routine de maintenance associée à ce type de robinet.
Quels critères retenir pour comparer le débit, la pression et la compatibilité des fluides ?
Choisir entre un monobloc, un Trunnion et un Split Body revient à croiser plusieurs variables techniques et opérationnelles. Quatre axes de décision méritent un examen systématique avant toute commande.
Pression nominale et classe de service : pour des pressions basses à moyennes, le monobloc suffit. Dès que vous opérez en classe 600 et au-delà, le Trunnion s’impose pour garantir la sécurité du système et la longévité des sièges.
Nature et agressivité du fluide : un fluide corrosif, visqueux ou soumis à des normes sanitaires oriente vers le Split Body, dont les composants internes sont accessibles et remplaçables sans dépose. Pour les fluides neutres à pression modérée, le monobloc reste la solution la plus économique.
Fréquence de maintenance et contraintes d’exploitation : si votre installation tolère des arrêts planifiés et que le remplacement complet d’une vanne est économiquement viable, le monobloc reste pertinent. Si la continuité de service prime, le Split Body ou le Trunnion (selon la pression) offrent une meilleure disponibilité opérationnelle.
Normes applicables et certifications requises : les systèmes de pipelines soumis à l’API 6D ou à l’EN ISO 17292 imposent des critères de conception précis. Le Trunnion répond aux exigences API 6D pour les hautes pressions ; le Split Body et le monobloc couvrent un spectre plus large d’applications selon les classes de pression retenues. Une vanne papillon ou un clapet de retour peuvent compléter votre système selon les besoins de régulation ou de protection contre le retour de fluide, mais pour le sectionnement principal sous haute pression, le choix de l’architecture du boisseau sphérique reste déterminant.
La sélection d’une vanne industrielle ne se réduit pas à un choix de catalogue. Elle engage la sécurité de votre installation, la compatibilité avec vos fluides et la maîtrise de vos coûts de maintenance sur le long terme. Prendre le temps d’analyser chaque critère vous permet d’éviter les sous-dimensionnements comme les surdimensionnements coûteux.
Monobloc, Trunnion, Split Body : chacune de ces architectures répond à une logique d’ingénierie précise. Le monobloc privilégie la compacité et la robustesse pour les applications courantes. Le Trunnion garantit la sécurité et la performance dans les systèmes haute pression des secteurs pétroliers et gaziers. Le Split Body offre la flexibilité nécessaire aux fluides exigeants et aux environnements où la maintenance doit rester accessible. En croisant pression nominale, nature du fluide, fréquence d’entretien et normes applicables, vous disposez d’une grille de lecture fiable pour sélectionner le robinet tournant sphérique adapté à votre système.
Sources :
- API Specification 6D / ISO 14313:2007 — Pipeline Valves (23e édition) – American Petroleum Institute, 2008. https://law.resource.org/pub/us/cfr/ibr/002/api.6d.2008.pdf
